Hướng dẫn lập sơ đồ kết nối thiết bị âm thanh hội trường cho kỹ thuật viên mới

1. Tìm hiểu cấu trúc cơ bản của hệ thống âm thanh hội trường

Trước khi bắt tay vào vẽ sơ đồ kết nối thiết bị âm thanh hội trường, kỹ thuật viên cần nắm rõ cấu trúc tổng thể của hệ thống. Một hệ thống âm thanh hội trường cơ bản thường bao gồm các thành phần chính: nguồn âm thanh (micro, đầu phát), thiết bị xử lý (mixer, equalizer, crossover), thiết bị khuếch đại (amply hoặc cục đẩy công suất), và thiết bị phát (loa chính, loa phụ, loa monitor). Ngoài ra còn có các thiết bị hỗ trợ như thiết bị chống hú, quản lý tín hiệu, bộ chia tín hiệu, v.v.

Việc hiểu rõ từng nhóm thiết bị, chức năng và vai trò của chúng trong chuỗi âm thanh sẽ giúp việc kết nối chính xác và tránh xảy ra lỗi. Hệ thống được cấu hình đúng từ đầu sẽ hoạt động ổn định, âm thanh rõ ràng, và dễ dàng khắc phục sự cố nếu phát sinh trong quá trình sử dụng thực tế. Đây là nền tảng quan trọng để vẽ sơ đồ kết nối hiệu quả.

2. Xác định vị trí và vai trò của từng thiết bị trong sơ đồ

Một sơ đồ kết nối âm thanh cần thể hiện rõ các thiết bị và hướng đi của tín hiệu. Đầu tiên, hãy xác định các điểm đầu vào như micro cầm tay, micro cổ ngỗng, micro không dây, laptop, đầu DVD… Các thiết bị này sẽ đưa tín hiệu vào mixer – trung tâm điều khiển âm thanh. Sau đó, tín hiệu sẽ được xử lý qua các thiết bị như equalizer, hiệu ứng (reverb/delay), rồi phân tách tần số qua crossover (nếu có).

Sau khi xử lý, tín hiệu được đưa tới các amply hoặc cục đẩy công suất, từ đó truyền tới hệ thống loa. Loa có thể được chia theo vùng (zone), theo loại (main, sub, monitor) hoặc theo vị trí địa lý (trái – phải – center). Việc phân chia rõ ràng vị trí và vai trò của từng thiết bị giúp sơ đồ dễ hiểu, dễ thực hiện và dễ bảo trì. Hãy đánh dấu rõ từng khối thiết bị trong sơ đồ bằng biểu tượng, màu sắc hoặc đường nối đặc trưng.

3. Quy trình lập sơ đồ kết nối thiết bị từ nguồn âm đến loa

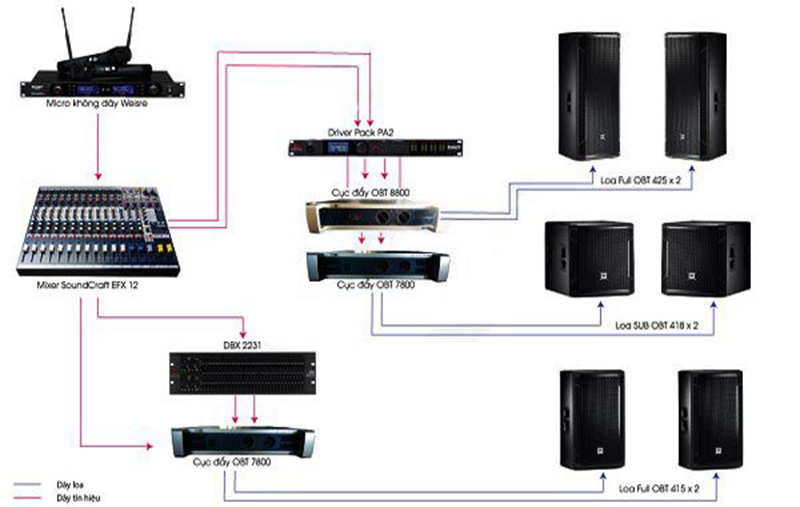

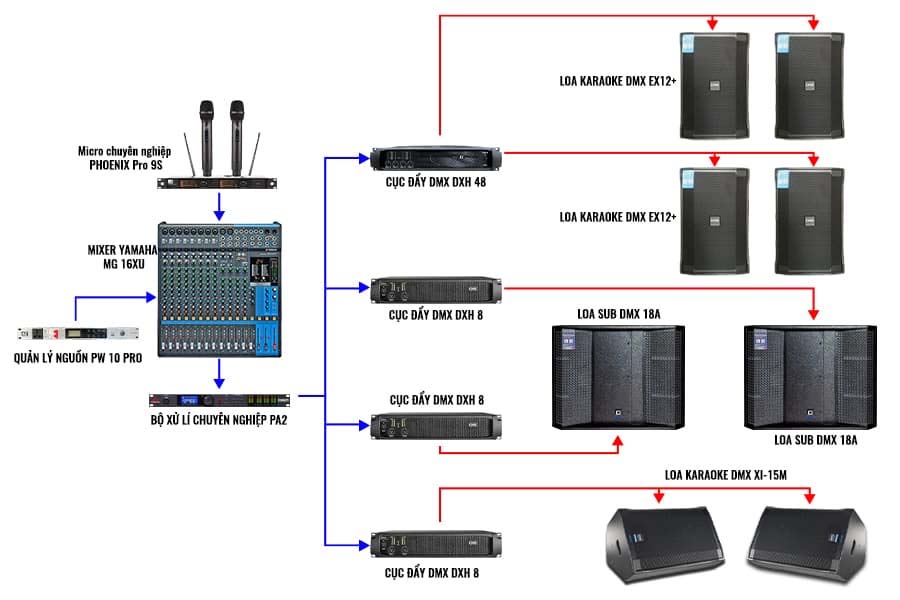

Quy trình lập sơ đồ kết nối cần tuân theo nguyên tắc đi từ đầu vào đến đầu ra, tức là từ nguồn phát đến thiết bị khuếch đại và cuối cùng là loa. Hãy bắt đầu từ các micro và đầu phát nhạc, nối đến mixer theo từng kênh. Từ mixer, có thể sử dụng đường AUX hoặc MAIN OUT để kết nối ra thiết bị xử lý tín hiệu như equalizer hoặc processor. Nếu hệ thống cần chia tần số (sub – mid – high), hãy chèn thêm crossover trước khi đưa vào cục đẩy.

Mỗi kênh của cục đẩy sẽ nối đến từng loại loa khác nhau, như loa full-range, loa subwoofer, hoặc loa monitor. Đảm bảo ghi rõ model và công suất thiết bị trong sơ đồ để thuận tiện khi lắp đặt. Ngoài ra, nên thêm các chi tiết như loại dây kết nối (XLR, TRS, RCA), trở kháng, và chiều đi của tín hiệu bằng mũi tên. Việc thể hiện đầy đủ sẽ giúp kỹ thuật viên dễ kiểm tra và vận hành hơn.

4. Nguyên tắc phối ghép thiết bị phù hợp trong sơ đồ

Khi lập sơ đồ kết nối thiết bị, không chỉ là vẽ các đường tín hiệu mà còn phải tuân thủ các nguyên tắc phối ghép kỹ thuật. Ví dụ, micro cần được nối vào mixer qua cổng XLR, tránh kết nối micro trực tiếp vào amply vì sẽ gây sai lệch tín hiệu. Tương tự, công suất của cục đẩy phải phù hợp với loa (thường gấp 1.2 – 1.5 lần công suất loa) để đảm bảo hiệu quả âm thanh mà không gây cháy nổ.

Ngoài ra, kỹ thuật viên cần lưu ý đến trở kháng phù hợp giữa thiết bị phát và nhận. Cáp tín hiệu nên dùng đúng chuẩn: tín hiệu analog dùng XLR hoặc TRS; tín hiệu số nên dùng AES/EBU, S/PDIF hay cáp quang tùy loại. Với hệ thống lớn, cần bố trí bộ lọc nguồn, chống nhiễu, tránh dùng chung đường điện cho loa và thiết bị xử lý tín hiệu để giảm nguy cơ gây hú rít hoặc mất tín hiệu.

5. Một số lưu ý khi trình bày sơ đồ kết nối chuyên nghiệp

Một sơ đồ kết nối âm thanh chuyên nghiệp không chỉ rõ ràng về mặt kỹ thuật mà còn phải dễ nhìn và dễ hiểu cho người sử dụng. Hãy trình bày các thiết bị theo trình tự từ trái sang phải hoặc từ trên xuống dưới, thể hiện rõ mối quan hệ giữa các thiết bị bằng đường thẳng hoặc đường cong mềm. Có thể sử dụng phần mềm như Microsoft Visio, AutoCAD, hoặc phần mềm chuyên dụng như EASE, Q-Sys Designer để vẽ sơ đồ.

Đừng quên đặt tiêu đề rõ ràng, ghi chú chú thích cho các ký hiệu thiết bị, ghi rõ loại dây, mã thiết bị và thông số kỹ thuật cơ bản. Nếu sơ đồ dùng cho hội trường nhiều zone, hãy chia sơ đồ thành từng khu vực rõ ràng. Ngoài ra, nên chuẩn bị phiên bản sơ đồ in và bản mềm để tiện sử dụng và lưu trữ. Một sơ đồ được thiết kế chỉnh chu sẽ là công cụ hỗ trợ kỹ thuật viên xử lý sự cố, nâng cấp hoặc bảo trì nhanh chóng và hiệu quả hơn.

6. Ví dụ sơ đồ kết nối thực tế trong hội trường phổ biến

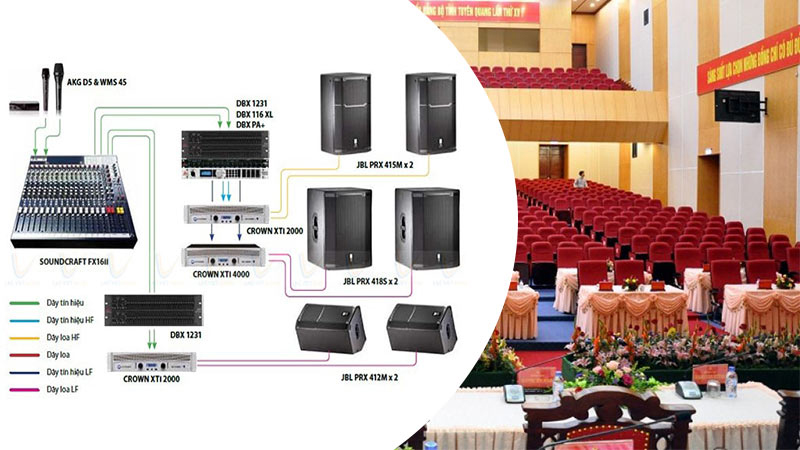

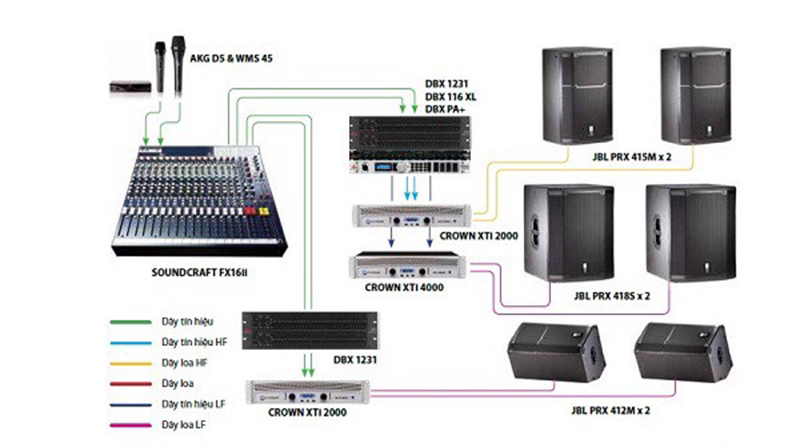

Để hình dung rõ hơn, hãy xét một ví dụ thực tế: hệ thống âm thanh hội trường 500 chỗ với dàn micro cổ ngỗng trên bàn chủ tọa, micro không dây cho đại biểu, đầu phát video/laptop, mixer kỹ thuật số, equalizer, cục đẩy 4 kênh, loa full 2 bên sân khấu, loa sub, và loa monitor trên sân khấu. Sơ đồ kết nối sẽ bắt đầu từ tất cả micro – đầu phát vào mixer, mixer ra EQ, EQ vào crossover (nếu có), sau đó vào cục đẩy, và cuối cùng là ra loa.

Mỗi kênh cục đẩy nên được phân rõ: kênh 1 – loa trái, kênh 2 – loa phải, kênh 3 – sub, kênh 4 – monitor. Đường tín hiệu từ mixer có thể chia AUX riêng cho monitor để ca sĩ hoặc MC nghe rõ tiếng mình. Với hệ thống phức tạp hơn, có thể sử dụng DSP hoặc bộ quản lý tín hiệu trung tâm để điều phối. Trên sơ đồ nên có ghi chú từng vùng loa, mục đích sử dụng, và thiết bị hỗ trợ đi kèm. Ví dụ thực tế sẽ giúp kỹ thuật viên hình dung rõ quá trình kết nối và ứng dụng ngay vào công việc.
